DISCONTINUED

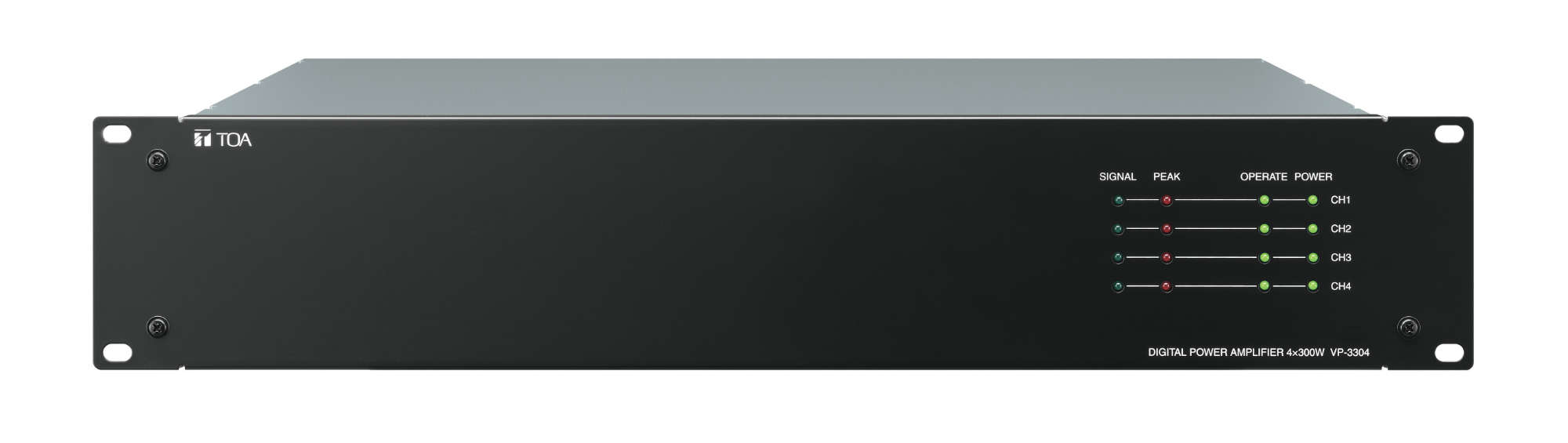

VP-3304
Digitale Leistungsverstärker
Der VP-3304 ist ein digitaler Leistungsverstärker für das SX-2000 System. Es handelt sich um ein 2HE-Rackeinbaugerät, das mit 4 Kanälen digitaler Class-D-Leistungsverstärker ausgestattet ist, die zu einem energiesparenden und leichten Design beitragen. Der VP-3304 verfügt außerdem über eine frontseitige LED-Anzeige für die Betriebszustandsanzeige und einen einstellbaren Stand-by-Modus zur Reduzierung des Stromverbrauchs. Es wird ein spezielles Netzteil VX-3000DS benötigt.
- Für SX-2000 Systeme
- 3 verschiedene Class-D Verstärker
150 W x 4 Kanäle (VP-3154)
300 W x 4 Kanäle (VP-3304)
500 W x 4 Kanäle (VP-3504) - Einsetzbar als Zonen- oder Havarieverstärker
- Kompakt, leicht und energieeffizient
- 4 integrierte Eingangsmodule mit Eingang für Hintergrundmusik
- Einsetzbar ausschließlich mit VX-3000DS oder VX-3150DS-EB
- Spezifikation
- Einsatzbereiche
- Ausschreibung
- Downloads
Spezifikation
Spezifikationen zum Produkt:
| VP-3304 | VP-3154 | VP-3504 | |
|---|---|---|---|
| Frequenzbereich |
40 Hz - 16 kHz |
40 Hz - 16 kHz |
40 Hz - 16 kHz |
| Nennausgangsleistung |
300 W x 4 (100 V) 210 W x 4 (70 V) 150 W x 4 (50 V) |
150 W x 4 (100 V) 105 W x 4 (70 V) 75 W x 4 (50 V) |
300 W x 4 (linia 100 V) 210 W x 4 (linia 70 V) 150 W x 4 (linia 50 V) |
| Ausführung |
Stahlblech, oberflächenbehandelt, 30 % Glanz, lackiert, schwarz |
Stahlblech, oberflächenbehandelt, 30 % Glanz, lackiert, schwarz |
Stahlblech, oberflächenbehandelt, 30 % Glanz, lackiert, schwarz |
| Abmessungen |
482 x 88.4 x 390 mm (B x H x T) |
482 x 88.4 x 390 mm (B x H x T) |
482 x 88.4 x 390 mm (B x H x T) |
| Gewicht (Wert) |
7,3 kg |
7,3 kg |
7,7 kg |
| Spannungsversorgung |
31 V DC (Spannungsbereich: 20 – 34 V DC), 4 Anschlüsse |
31 V DC (Spannungsbereich: 20 – 34 V DC), 4 Anschlüsse |
31 V DC (Spannungsbereich: 20 – 34 V DC), 4 Anschlüsse |
| Klirrfaktor |
< 1 % (bei 1 kHz, Nennleistung / Ausgang) |
< 1 % (bei 1 kHz, Nennleistung / Ausgang) |
< 1 % (bei 1 kHz, Nennleistung / Ausgang) |
| Stromaufnahme (Wert) |
9 A |
6 A |
13 A |
| Fremdspannungsabstand |
80 dB(A) (100 V, A-gewichtet) |
80 dB(A) (100 V, A-gewichtet) |
80 dB(A) (100 V, A-gewichtet) |
| Eingänge |
PA link: 4 Kanäle, RJ45-Anschluss Hintergrundmusik: 4 Kanäle, steckbarer Schraubklemmenblock (5-polig), Eingang (H, C, E): -10 dB / 0 dB (LINE, umschaltbar), 22 kΩ, elektronisch symmetrisch, Steuereingang zum Stummschalten (G, +): Potentialfreier Schließer, Leerlaufspannung: 15 V DC, Kurzschlussstrom: 2 mA, Lautstärkesteller |
PA link: 4 Kanäle, RJ45-Anschluss Hintergrundmusik: 4 Kanäle, steckbarer Schraubklemmenblock (5-polig), Eingang (H, C, E): -10 dB / 0 dB (LINE, umschaltbar), 22 kΩ, elektronisch symmetrisch, Steuereingang zum Stummschalten (G, +): Potentialfreier Schließer, Leerlaufspannung: 15 V DC, Kurzschlussstrom: 2 mA, Lautstärkesteller |
PA link: 4 Kanäle, RJ45-Anschluss Hintergrundmusik: 4 Kanäle, steckbarer Schraubklemmenblock (5-polig), Eingang (H, C, E): -10 dB / 0 dB (LINE, umschaltbar), 22 kΩ, elektronisch symmetrisch, Steuereingang zum Stummschalten (G, +): Potentialfreier Schließer, Leerlaufspannung: 15 V DC, Kurzschlussstrom: 2 mA, Lautstärkesteller |
| Ausgänge |
Lautsprecherausgänge: steckbarer Schraubklemmenblock (9-polig) x 1 |
Lautsprecherausgänge: steckbarer Schraubklemmenblock (9-polig) x 1 |
Lautsprecherausgänge: steckbarer Schraubklemmenblock (9-polig) x 1 |
| Anzahl Kanäle |
4 |
4 |
4 |
| Anzeigen |
Wyjście PA (linia głośnikowa): listwa zaciskowa rozłączalna 9-pin x 1 |
Wyjście PA (linia głośnikowa): listwa zaciskowa rozłączalna 9-pin x 1 |
Wyjście PA (linia głośnikowa): listwa zaciskowa rozłączalna 9-pin x 1 |
| Stromaufnahme |
9 A |
6 A |
13 A |
| Zubehör (enthalten) |
Rack-Montageschraube (mit Unterlegscheibe) x4, |
Rack-Montageschraube (mit Unterlegscheibe) x4, |
Rack-Montageschraube (mit Unterlegscheibe) x4, |
