DISCONTINUED

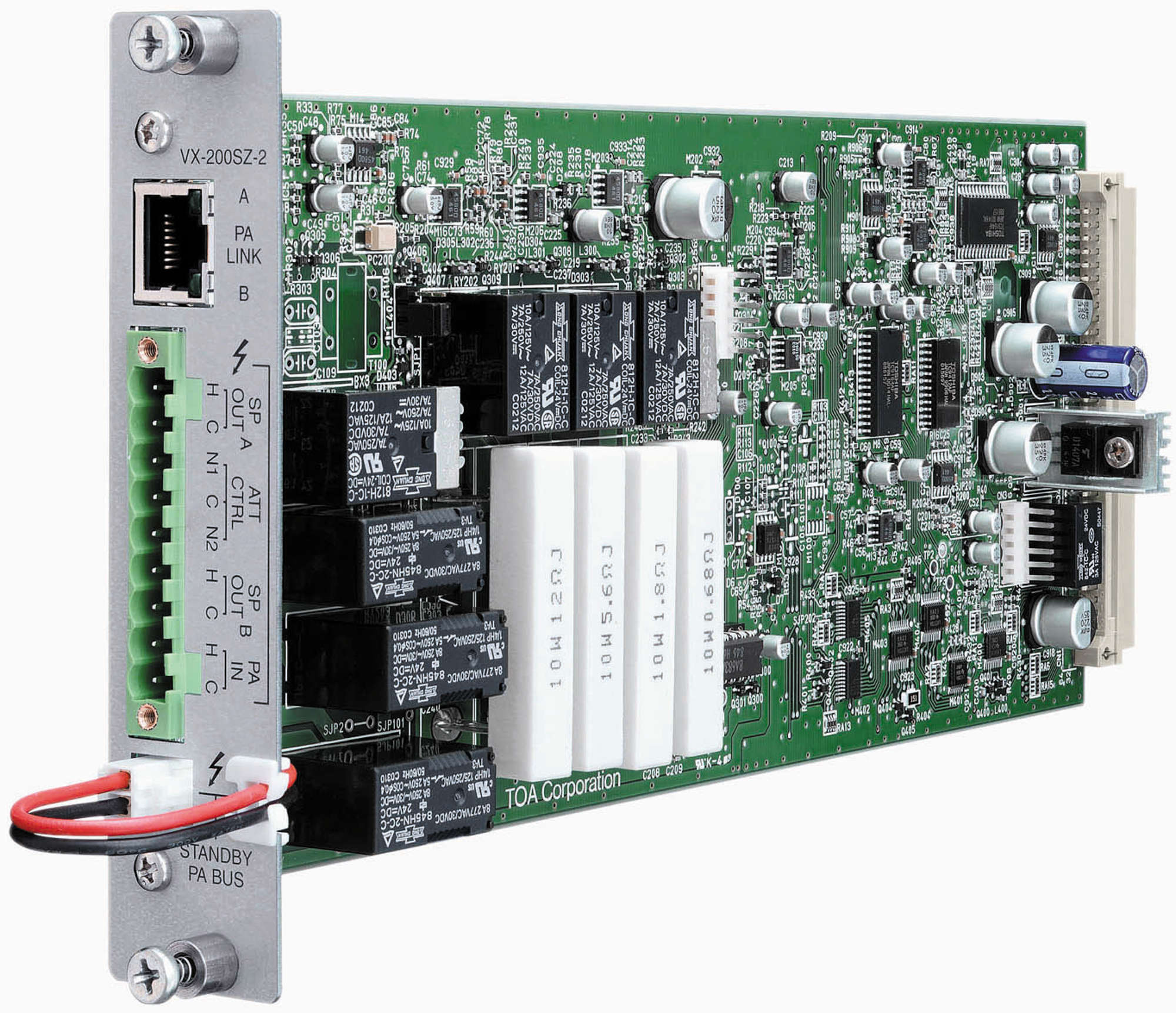

VX-200SZ-2

Impedanzüberwachung (2 Ausgänge)

Das VX-200SZ-2 ist ein Audiosignal-Ausgangsmodul des VX-2000-Systems mit Lautsprecherleitungsimpedanzerkennung. Dieses Modul wird in den VX-2000SF Überwachungsrahmen eingebaut und erkennt Kurzschlüsse in der Lautsprecherleitung, Unterbrechungen durch Impedanzvergleiche und Erdschlüsse. Da das Modul mit 2 Lautsprecherausgängen (A und B) ausgestattet ist, können Sendungen auch dann aufrechterhalten werden, wenn einer der beiden Ausgänge ausfällt. Störungen werden durch die LED auf dem Bedienfeld angezeigt.

  • Permanente Überwachung der Lautsprecherkreise auf Kurzschluss und Unterbrechung sowie auf Erdschluss
  • 2 Lautsprecherausgänge
  • Durchsagen möglich bei Störung eines Ausgangs
  • Signalisierung von Störungen
  • Verstärkerüberwachung, Havarieumschaltung




  • Spezifikation
  • Einsatzbereiche
  • Zubehör
  • Ausschreibung
  • Downloads
Spezifikation
Spezifikationen zum Produkt:
VX-200SZ-2
Steuerausgänge

Auf Schraubklemmenblock: Stehspannung: 30 VDC, 250 VAC, Kontaktstrom: Unter 7 A

Ausführung

Stahlblech, oberflächenbehandelt

Abmessungen

30.5 x 132.6 x 290.3 mm (B x H x T)

Gewicht (Wert)

0,335 kg

Spannungsversorgung

vom VX-2000SF

Stromaufnahme (Wert)

170 mA

Eingang / Ausgang

Steckbarer Schraubanschluss: 2 Lautsprecherausgänge (A, B): AWG 24-22
Eingang vom Leistungsverstärker, Umschaltkontakte für Abschwächer, Lautsprecherausgang RJ45: zum Systemverstärker

Stromaufnahme

170 mA

Zubehör (enthalten)

Steckbare Schraubklemme (9-polig) x 1
