VX-3000DS

Notstromversorgung

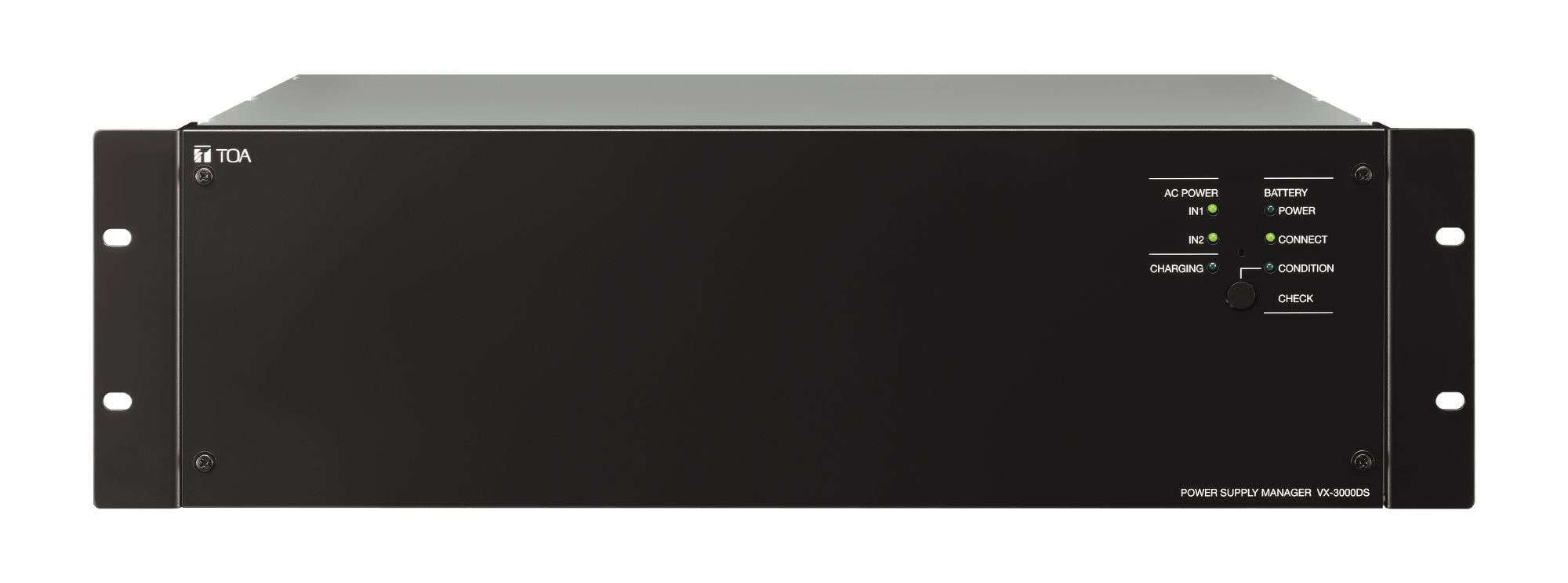

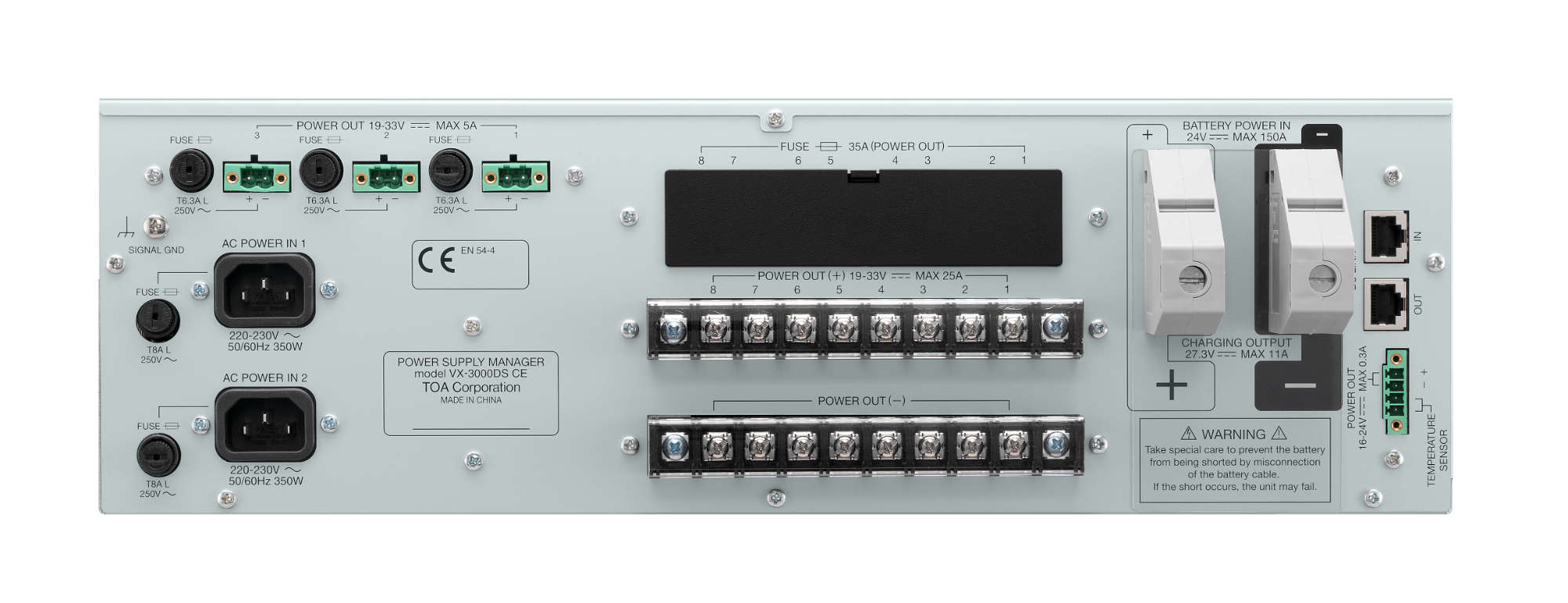

Der VX-3000DS ist ein Manager für Energieversorgung in Notfällen für die Systeme SX-2000, VX-2000 und VM-3000. Es handelt sich um ein 3 HE-Rackeinbaugerät, das mit einem Batterieladegerät und einem Dual-Schaltnetzteil ausgestattet ist. Das Design ist somit platzsparend, energiesparend und leicht. VX-3000DS ist wartungsfreundlich, da sich Funktionseinstellschalter und Abschaltschalter in der Frontplatte befinden. Der Austausch der Sicherung kann auf der Rückseite des Gerätes durchgeführt werden.

  • Versorgung des gesamten Systems mit Gleichspannung
  • Kombination von zwei integrierten Netzteilen und einer leistungsstarken Ladeeinheit
  • Bei Netzausfall automatische Umschaltung auf Akkubetrieb
  • VX-3000DS: EN 54-4 zertifiziert, Zertifikat-Nr. 1134-CPR-137




Entdecken Sie unsere Produkte in 3-D-Ansicht – und projizieren Sie sie per AR in jeden Raum und erhalten Sie eine 3-D-Rundum-Ansicht in Echtzeit

Wie kann ich das Objekt bewegen, vergrößern, schieben?
Rotieren / Drehen: Linksklick halten und gleichzeitig ziehen / auf einem Touchscreen bitte mit einem Finger ziehen.

Zoomen: Scrollen Sie zum Vergrößern oder Verkleinern bitte mit dem Mausrad / auf einem Touchscreen bitte mit Pinch-to-Zoom arbeiten d.h mit 2 Fingern das Objekt auseinanderziehen, um es zu vergrößern.

Verschieben Sie das gesamte Objekt: Rechtsklick halten und ziehen / auf einem Touchscreen bitte mit 2 Fingern ziehen.

Das Produkt in meinen eigenen Raum projizieren: Den Link einfach auf Ihrem Smartphone öffnen oder unten rechts im Fenster auf AR (Augmented Reality) klicken. Nun können Sie den QR-Code mit Ihrem mobilen Gerät scannen.




  • Spezifikation
  • Ausschreibung
  • Downloads
Spezifikation
Spezifikationen zum Produkt:
VX-3000DS VX-3150DS
Leistungsaufnahme

2800 W max. (mit Ladebetrieb),

350 W (EN 60065)

ca. 1460 W max. (mit Ladebetrieb), 460 W gem. EN 60065

Lademethode

Erhaltungsladung mit Temperaturkompensation

Erhaltungsladung mit Temperaturkompensation

Batterieanschluss

1 Paar, Plus-Minus-Pol, für Kabel mit Durchmesser: AWG 6 - AWG 0 (AWG 1/0) (16 mm2 - 50 mm2 )

1 Paar, Plus-Minus-Pol, für Kabel mit Durchmesser: AWG 6 - AWG 0 (AWG 1/0) (16 mm2 - 50 mm2 )

Betriebstemperatur

-5 °C bis +45 °C

-5 °C bis +45 °C

Ausführung

Stahlblech, oberflächenbehandelt, 30 % Glanz, lackiert, schwarz

Stahlblech, oberflächenbehandelt, 30 % Glanz, lackiert, schwarz

Abmessungen

482 x 132.6 x 400.5 mm (B x H x T)

482 x 132.6 x 400.5 mm (B x H x T)

Gewicht (Wert)

11,8 kg

9 kg

Spannungsversorgung

220 - 230 V AC, 50 / 60 Hz

220 - 230 V AC, 50 / 60 Hz

Ausgänge

Gleichspannungsausgang:

8 x 31 V (19 – 33 V) je 25 A max., M4 Schraubklemme

3 x 31 V (19 – 33 V) je 5 A max., steckbarer Schraubklemmenblock (3 x 2-polig)

1 x 24 V (16 – 25 V) 0,3 A max., steckbarer Schraubklemmenblock (1 x 2-polig)

Gleichspannungsausgang:

8 x 31 V (19 – 33 V) je 25 A max., M4 Schraubklemme

3 x 31 V (19 – 33 V) je 5 A max., steckbarer Schraubklemmenblock (3 x 2-polig)

1 x 24 V (16 – 25 V) 0,3 A max., steckbarer Schraubklemmenblock (1 x 2-polig)

Ladespannung

27,3 V ±0,3 V (bei 25 ˚C), Temperaturkompensationskoeffizienz: -40 mV/ ˚C

27,3 V ±0,3 V (bei 25 ˚C), Temperaturkompensationskoeffizienz: -40 mV/ ˚C

Steueranschluss

RJ45-Anschluss zum Anschluss an das System und zur Kaskadierung von bis zu 4 VX-3000DS bzw. 4 VX-3150DS Cat 5 STP/FTP Kabel (TIA/EIA-568A Standard)

RJ45-Anschluss zum Anschluss an das System und zur Kaskadierung von bis zu 4 VX-3000DS bzw. 4 VX-3150DS Cat 5 STP/FTP Kabel (TIA/EIA-568A Standard)

DS LINK IN/OUT

Steuersignale: Batterieprüfung, Status Gleichspannung / Wechselspannung, Ladegerätfehler, Batteriefehler

Steuersignale: Batterieprüfung, Status Gleichspannung / Wechselspannung, Ladegerätfehler, Batteriefehler

Statusanzeigen

Netzanzeige AC Power IN 1 & IN 2 (grün), Ladeanzeige (grün), Batteriestatusanzeige (grün), Batterieanschlussanzeige (grün), Batterieprüfanzeige (grün)

Netzanzeige AC Power IN 1 & IN 2 (grün), Ladeanzeige (grün), Batteriestatusanzeige (grün), Batterieanschlussanzeige (grün), Batterieprüfanzeige (grün)

Max. Luftfeuchtigkeit (im Betrieb)

90 % RH oder weniger (keine Kondensation)

90 % RH oder weniger (keine Kondensation)

Zubehör (enthalten)

Sicherung (T8A H) x 2, Sicherung (T6.3A L) x 2, KFZ-Sicherung (35 A) x 2, Schrankmontageschraube (mit Unterlegscheiber) x 4, Netzkabel (2 m) x 2, Befestigungshaken x 4, Befestigungsschlaufe x 4, wärmedämmende Folie x 1, CAT5-STP-Kabel (3 m) x 1, Ferritklemme x 1

Sicherung (T8A H) x 2, Sicherung (T6.3A L) x 2, KFZ-Sicherung (35 A) x 2, Schrankmontageschraube (mit Unterlegscheiber) x 4, Netzkabel (2 m) x 2, Befestigungshaken x 4, Befestigungsschlaufe x 4, wärmedämmende Folie x 1, CAT5-STP-Kabel (3 m) x 1, Ferritklemme x 1
