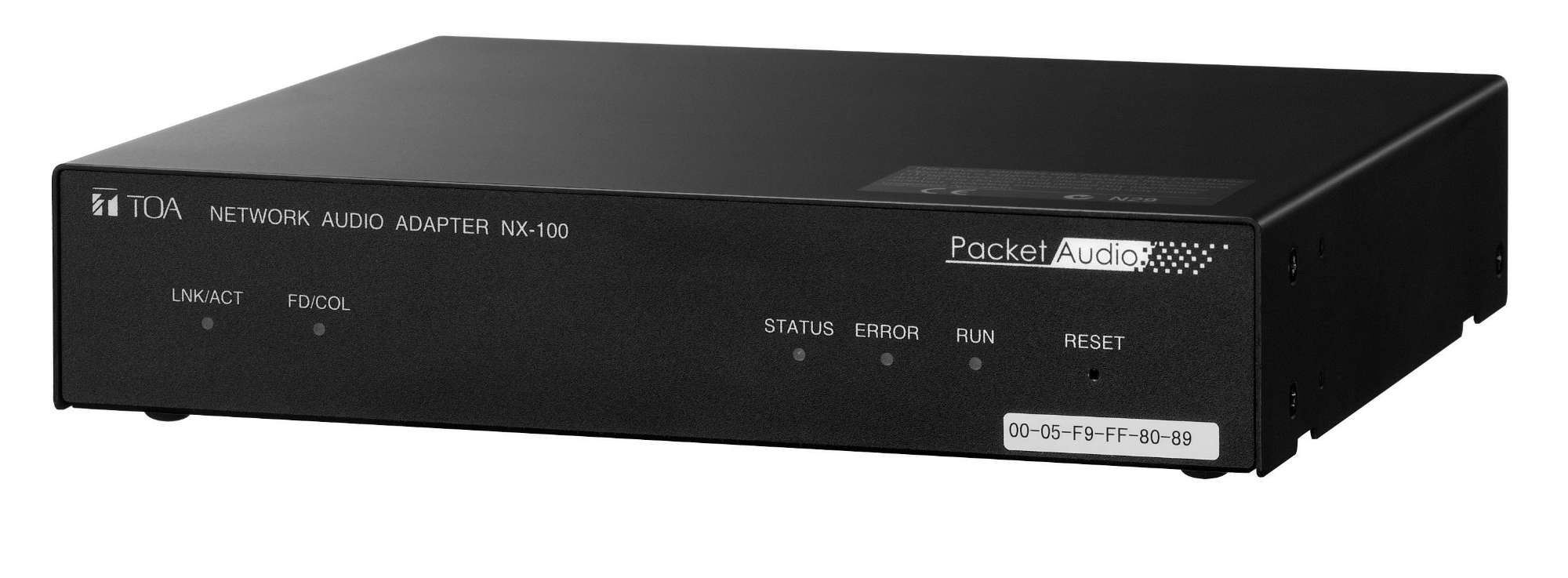

NX-100

Netzwerk-Audioadapter

Der NX-100 Netzwerk-Audio-Adapter kann hochwertige Audiosignale und Steuerdaten wie serielle Daten über IP-Netzwerke, wie LAN oder Internet, in Echtzeit übertragen. Durch die Verwendung eines optionalen Rack-Montagewinkels kann es in ein EIA-Standard-Rack (1 Einheitsgröße) eingebaut werden.

  • Übertragung von Audio-Signalen mit hoher Qualität in Echtzeit über IP-Netzwerke
  • Nutzt bestehende Netzwerk-Verbindungen wie z.B LAN oder Internet
  • Erspart aufwändige Neu- oder Sonderverkabelungen und Standleitungen
  • Keine zusätzliche Hardware benötigt
  • Voll duplexfähig und mit jeweils einem Audio-Eingang und einem Audio-Ausgang
  • Versendung an mehrere Empfänger möglich
  • RS-232C-Schnittstelle




  • Spezifikation
  • Einsatzbereiche
  • Zubehör
  • Ausschreibung
  • Downloads
Spezifikation
Spezifikationen zum Produkt:
NX-100
Spannungsversorgung

24 V DC undefined

Leistungsaufnahme

4,89 W (Gleichspannung)

Stromaufnahme (Wert)

0,2 A

Steuereingänge

8 (potentialfreier Schließer) (12 V DC, 10 mA)

Steuerausgänge

8 Ausgänge, offener Kollektor, Ausgangsspannung 30 V, Ausgangsstrom max. 50 mA, steckbarer Schraubklemmenblock

Netzwerk

10BASE-T/100BASE-TX, Automatische Anpassung

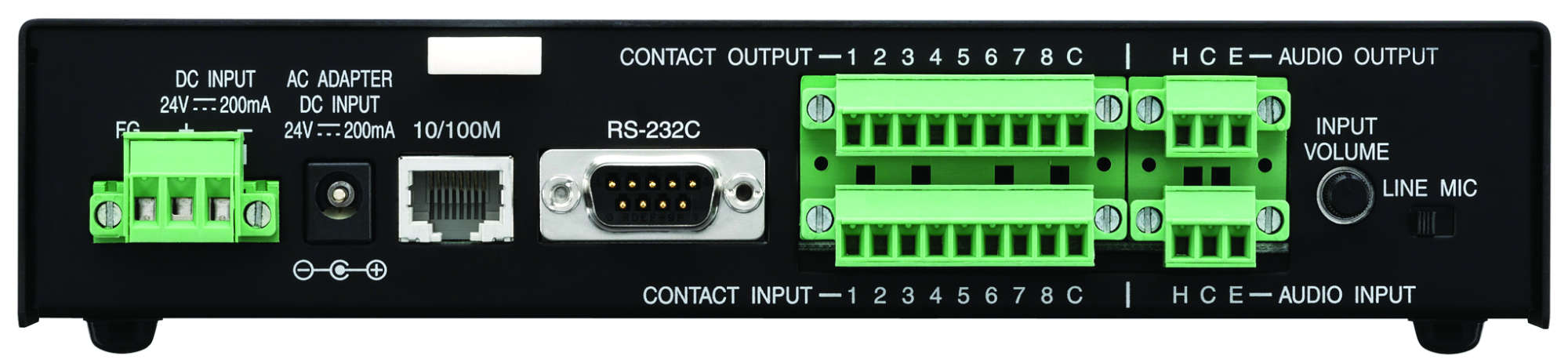

Anschluss

Netzwerk: RJ45-Buchse, Audio in/out: 2x 3-polige abnehmbare Schraubklemme, Steuerung in/out: 2x 9-polige abnehmbare Schraubklemme, RS232C: 9-polige SubD, Power: 3-polige abnehmbare Schraubklemme und DC-Netzbuchse

Audioeingang

1 Kanal, symmetrisch, 2 kΩ, mit Übertrager galvanisch getrennt, umschaltbar von Mikrofon auf Tonträger-Pegel, -58 dBV bis 0 dBV, Lautstärkesteller, steckbarer Schraubklemmenblock

Audioausgang

1 Kanal (isolierter Transformator), symmetrisch, 600 ?, abziehbare Klemmleiste 3-polig

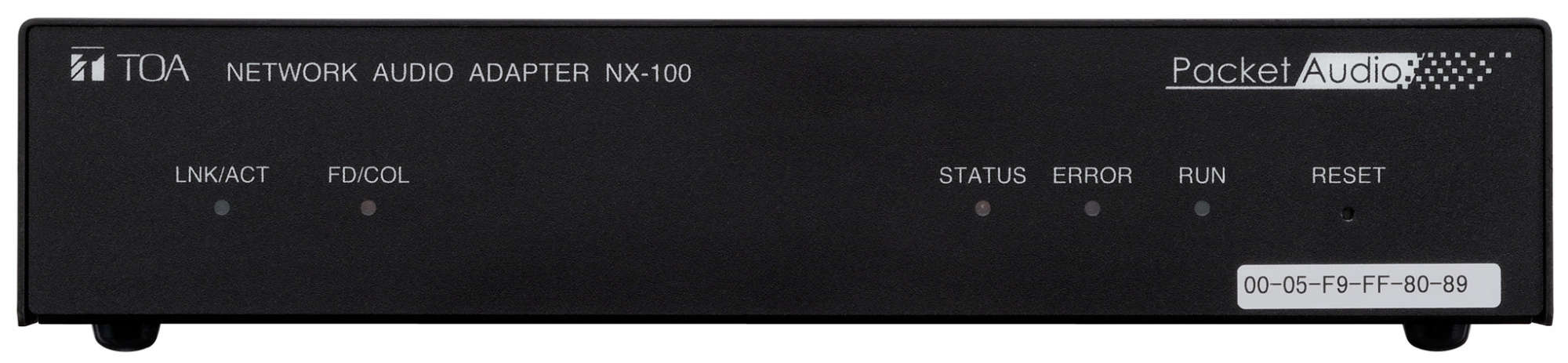

Anzeigen

Link/Act, FD/COL, Status, Error, Run, Reset

Stromaufnahme

0.2 A

Kabellänge

100 m (max. for LAN)

Betriebstemperatur

0°C bis +50°C (0°C bis +40°C bei Verwendung des Netzgerätes)

Max. Luftfeuchtigkeit (im Betrieb)

Unter 90 % relativer Feuchte (es darf keine Kondensation entstehen)

Abmessungen

210 x 46 x 188 mm (B x H x T)

Ausführung

Stahlblechplatte, lackiert, schwarz

Zubehör (enthalten)

CD (PC-Installations- & Betriebssoftware-Programme, Bedienungsanleitungen) x 1, Netzkabel abnehmbarer Anschlussstecker (3-polig) x 1, Audio I/O abnehmbarer Anschlussstecker (3-polig) x 2, Steuerung I/O abnehmbarer Anschlussstecker (9-polig) x 2, RS-232C Steckerabdeckung x 1, Befestigungsschraube für Halterung x 8
