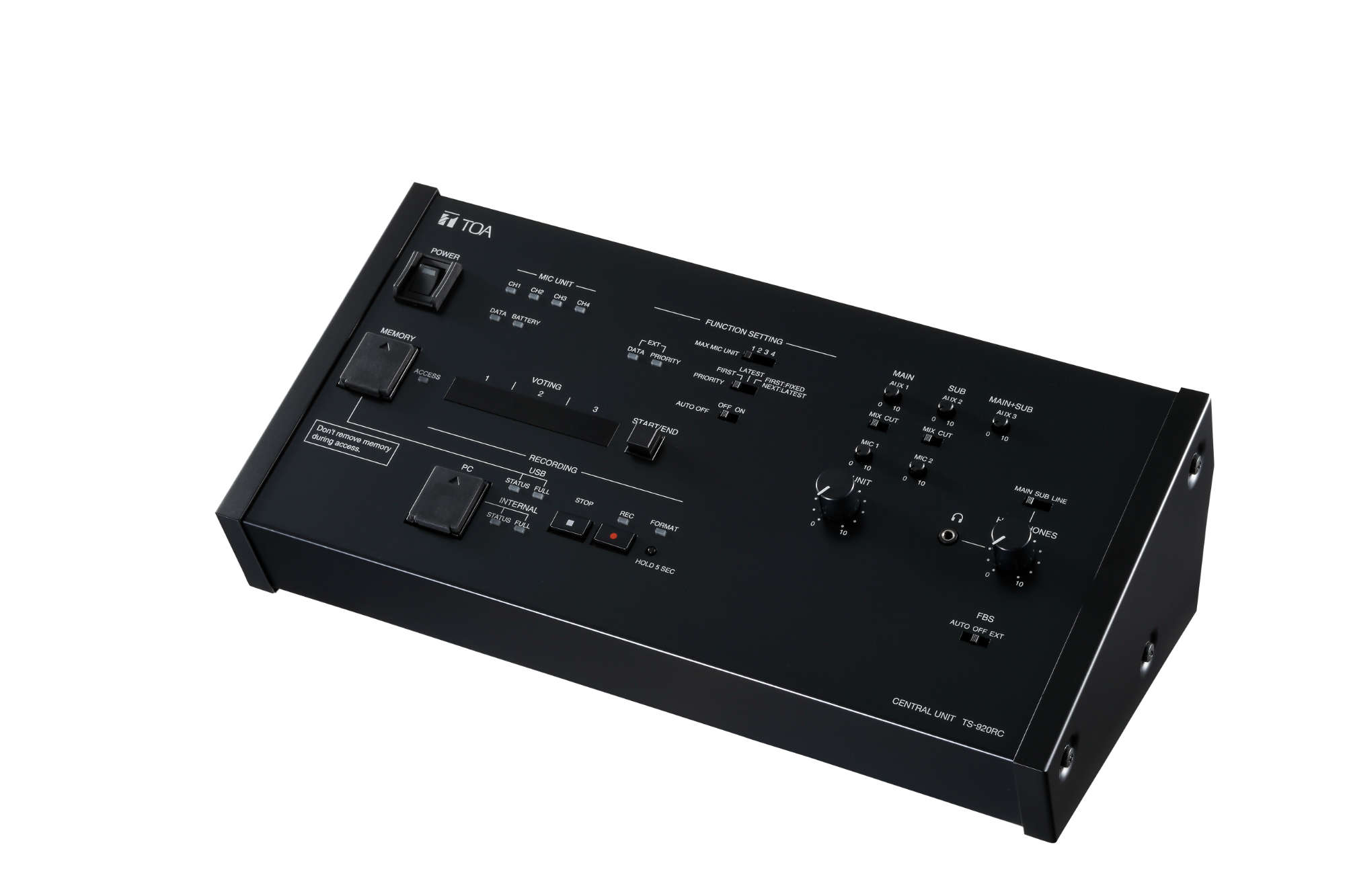

TS-920RC

Zentraleinheit

TS-920RC, die zentrale Steuereinheit des Infrarot-Konferenzsystems, ermöglicht einen einfachen und flexiblen Systemaufbau. Durch Anschluss der TS-905/907 Infrarot-Sender und -Empfänger an die zentrale Steuereinheit können die TS-921 Vorsitzenden- und TS-922 Delegierten-Sprechstellen kabellos verbunden und kontrolliert werden. Darüber hinaus zeigt die Zentraleinheit den Verbindungsstatus der Sprechstellen an und ermöglicht die Bedienung von unterschiedlichen Systemfunktionen sowie der Abstimmungsfunktion. Die TS-920RC liefert eine integrierte Rückkopplungsunterdrückung (Feedback Suppressor, FBS). Zusätzlich ist ein MP3-Recorder integriert, der es erlaubt alle Konferenzbeiträge entweder auf einem angeschossenen USB-Speicher oder dem internen Speicher aufzuzeichnen. Das Konferenzsystem kann mithilfe einer anwenderbezogen individuell eingerichteten Control-Software von einem angeschlossen PC aus kontrolliert werden. Mit einer optionalen Rackmontagehalterung kann es in einem EIA-Standard-Geräterack (4 Höheneinheiten) montiert werden

  • Steuereinheit des Systems
  • Bis zu 192 Konferenzeinheiten steuerbar
  • 2 x Mikrofon-Eingänge (Main/Sub), 3 x AUX-Eingänge (Main/Sub/Main und Sub) Line-Ausgang, Rec-Ausgang, Kopfhörermonitor-Ausgang, EQ-Eingang/Ausgang
  • Funktionseinstellungen: Anzahl der offenen Mikrofone, automatische Mikrofonabschaltung, Prioritätswähler, Rückkopplungsunterdrückung
  • Aufzeichnungsmöglichkeit auf USB und internen Speicher
  • Anzeige für das Abstimmungsergebnis
  • Rackbefestigung mit optionaler Halterung MB-TS920




Entdecken Sie unsere Produkte in 3-D-Ansicht – und projizieren Sie sie per AR in jeden Raum und erhalten Sie eine 3-D-Rundum-Ansicht in Echtzeit

Wie kann ich das Objekt bewegen, vergrößern, schieben?
Rotieren / Drehen: Linksklick halten und gleichzeitig ziehen / auf einem Touchscreen bitte mit einem Finger ziehen.
Zoomen: Scrollen Sie zum Vergrößern oder Verkleinern bitte mit dem Mausrad / auf einem Touchscreen bitte mit Pinch-to-Zoom arbeiten d.h mit 2 Fingern das Objekt auseinanderziehen, um es zu vergrößern.
Verschieben Sie das gesamte Objekt: Rechtsklick halten und ziehen / auf einem Touchscreen bitte mit 2 Fingern ziehen.
Das Produkt in meinen eigenen Raum projizieren: Den Link einfach auf Ihrem Smartphone öffnen oder unten rechts im Fenster auf AR (Augmented Reality) klicken. Nun können Sie den QR-Code mit Ihrem mobilen Gerät scannen.


  • Spezifikation
  • Einsatzbereiche
  • Zubehör
  • Ausschreibung
  • Downloads
Spezifikation
Spezifikationen zum Produkt:
TS-920RC TS-820 TS-820RC TS-D1000-MU
Leistungsaufnahme

72 W

72 W

72 W

60 W und weniger

Audioeingang

MIC 1 (Konferenz-Sprachkanal) : - 60dBV, 600 Ω, unsymmetrisch, Ø 6,3 mm Klicke (2P) ; MIC 2 (Dolmetscher-Sprachkanal): - 60dBV, 600 Ω, unsymmetrisch, Ø 6,3 mm Klinke (2P) AUX 1 (Konferenz-Sprachkanal): - 20dBV, 10 kΩ, unsymmetrisch, Ø 6,3 mm Klinke (2P) AUX 2 (Dolmetscher-Sprachkanal): - 20dBV, 10 kΩ, unsymmetrisch, Ø 6,3 mm Klinke (2P) Equalizer: -20dBV, 10 kΩ, unsymmetrisch, RCA-Buchse AUX 3 (Konferenz- und Dolmetscher-Sprachkanal): - 20dBV, 10 kΩ, unsymmetisch, Ø 6,3 mm Klinke (2P) Equalizer: -20dBV, 10 kΩ, unsymmetrisch, RCA-Buchse

MIC: - 60dBv, 600 Ω, unsymmetrisch, Ø 6,3 mm-Klinke (2P) ; AUX: - 20dBv, 10 kΩ, unsymmetrisch, Ø 6,3 mm Klinke (2P) ; Equalizer : -20dBv, 10 kΩ, unsymmetrisch, RCA-Buchse

MIC: - 60dBv, 600 Ω, unsymmetrisch, Ø 6,3 mm-Klinke (2P) ; AUX: - 20dBv, 10 kΩ, unsymmetrisch, Ø 6,3 mm Klinke (2P) ; Equalizer : -20dBv, 10 kΩ, unsymmetrisch, RCA-Buchse

MIC: -54 dBV, 600 Ω, unbalanced, ⊘ 6.3 mm phone jack (2 pins)

EQ INSERT TERMINAL: -10 dBV, 10 kΩ, unbalanced, RCA pin jack

VIDEO CONFERENCE SYSTEM TERMINAL: -10 dBV, 10 kΩ, unbalanced, RCA pin jack

Audioausgang

Line: -10 dBV, 10 kΩ, unsymmetrisch, Ø 6,3 mm Klinke (2P); REC: -10 dBV, 10 kΩ, unsymmetrisch, RCA-Buchse; Kopfhörer: Ø 3,5 mm Mini-Klinke (3P:monaural); Equalizer: -20 dBV, 10 kΩ, unsymmetrisch, RCA-Buchse

Line: -10 dBV, 10 kΩ, unsymmetrisch, Ø 6,3 mm Klinke (2P); REC: -10 dBV, 10 kΩ, unsymmetrisch, RCA-Buchse; Kopfhörer: Ø 3,5 mm Mini-Klinke (3P:monaural); Equalizer: -20 dBV, 10 kΩ, unsymmetrisch, RCA-Buchse

Line: -10 dBV, 10 kΩ, unsymmetrisch, Ø 6,3 mm Klinke (2P); REC: -10 dBV, 10 kΩ, unsymmetrisch, RCA-Buchse; Kopfhörer: Ø 3,5 mm Mini-Klinke (3P:monaural); Equalizer: -20 dBV, 10 kΩ, unsymmetrisch, RCA-Buchse

LINE: -10 dBV, 10 kΩ, unbalanced, ⊘ 6.3 mm phone jack (2 pins)

REC: -10 dBV, 10 kΩ, unbalanced, RCA pin jack, monoaural

HEADPHONES: ⊘ 3.5 mm mini jack, monoaural

EQ INSERT TERMINAL: -10 dBV, 10 kΩ, unbalanced, RCA pin jack

VIDEO CONFERENCE SYSTEM TERMINAL: -10 dBV, 10 kΩ, unbalanced, RCA pin jack

Betriebstemperatur

0 °C bis + 40 °C

0 °C bis + 40 °C

0 °C bis + 40 °C

0 °C bis +40 °C

Ausführung

Stahlblech, oberflächenbehandelt, lackiert, 30 % Glanz, schwarz

Stahlblech, oberflächenbehandelt, lackiert, 30 % Glanz, schwarz

Stahlblech, oberflächenbehandelt, lackiert, 30 % Glanz, schwarz

Panel: Steel plate, black, surface-treated, 30 % gloss, paint

Abmessungen

361 x 122.6 x 184.2 mm (B x H x T)

361 x 122.6 x 184.2 mm (B x H x T)

361 x 122.6 x 184.2 mm (B x H x T)

361 x 100.4 x 184.2 mm (B x H x T)

Gewicht (Wert)

2,8 kg

2,7 kg

2,7 kg

Einsetzbar mit

TS-921/922

TS-821/822

TS-821/822

TS-D1000-DU Y

TS-D1000-CU Y

TS-D1000-EX

TS-D1000-SU



Spannungsversorgung

100 - 240 V AC, 50 / 60 Hz undefined

100 - 240 V AC, 50 / 60 Hz undefined

100 - 240 V AC, 50 / 60 Hz undefined

100 - 240 V AC, 50 / 60 Hz undefined

Stromaufnahme (Wert)

3 A DC (when 24 V DC is supplied from the accessory AC adapter)

3 A DC (when 24 V DC is supplied from the accessory AC adapter)

3 A DC (when 24 V DC is supplied from the accessory AC adapter)

Anzeigen

LED: Anzeige des Abstimmungsergebnisses 1-3 (7 LED-Segmente, 3 Ziffern), Kurzschluss-Anzeige, Audiosignal-Empfangsanzeigen 1-4 CH, Datensignal-Empfangsanzeige, Anzeige bei Aktivierung externer Steuerung, Anzeige bei Übertragung von externer Steuerung, Batterieanzeige (blinkt, wenn die Batterie eine Vorsitzenden/Delegierten-Einheit fast vollständig entladen ist), Records-Anzeige, Anzeige bei laufendem Formatierungsprozesses, Zugriffsanzeige, Statusanzeige des internen Speichers, Statusanzeige des USB-Speichers, Warnanzeige für verbleibenden internen Speicherkapazität, Warnanzeige für verbleibenden USB-Speicherkapazität



LED: Audioeingangsanzeigen 1-4 CH, Datenempfangsanzeige, Prioritätsanzeige, Anzeige bei externer Steuerung, Batterieanzeige (blinkt, wenn die Batterie einer Vorsitzenden-/Delegierten-Sprechstelle fast vollständig entladen ist), Kurzschluss-Anzeige

LED: Audioeingangsanzeigen 1-4 CH, Datenempfangsanzeige, Prioritätsanzeige, Anzeige bei externer Steuerung, Batterieanzeige (blinkt, wenn die Batterie einer Vorsitzenden-/Delegierten-Sprechstelle fast vollständig entladen ist), Kurzschluss-Anzeige

LED: power, conference mode, number of open microphones, microphone auto off, monitor speaker of conference units volume, connection test, external control, setting lock, recording status, remaining USB memory capacity warning, remaining internal memory capacity warning, LINK/ACT, 10BASE-T/100BASE-TX

Stromaufnahme

3 A DC (when 24 V DC is supplied from the accessory AC adapter)

3 A DC (when 24 V DC is supplied from the accessory AC adapter)

3 A DC (when 24 V DC is supplied from the accessory AC adapter)

Max. Luftfeuchtigkeit (im Betrieb)

90% relative Luftfeuchtigkeit oder weniger (keine Kondensation)

90% relative Luftfeuchtigkeit oder weniger (keine Kondensation)

90% relative Luftfeuchtigkeit oder weniger (keine Kondensation)

Zubehör (enthalten)

EU-Netzteil (Kabellänge: 1,8 m DC-Kabel und 2 m abnehmbares AC-Kabel)

EU-Netzteilr (Kabellänge: 1,8 m DC-Kabel, und 2 m abnehmbares AC-Kabel) x 1

EU-Netzteilr (Kabellänge: 1,8 m DC-Kabel, und 2 m abnehmbares AC-Kabel) x 1

AC Adapter (Kabellänge: 1,8m DC Kabel, und 2m abnehmbares AC Kabel)

Frequenzbereich

100 Hz - 13 kHz

Netzwerk I/F

10BASE-T/100BASE-TX (Automatic-Negotiation), RJ45 connector

Netzwerk Protokoll

TCP, HTTP, DHCP, ARP (APIPA), UDP (mDNS), UPnP

Steuerung

Function keys:

Conference mode selector key: Standard/Override/Voice activation/Chairman only

Number of open microphones selector key: 1/2/8

Microphone auto off setting key: ON/OFF

Monitor speaker of conference units volume control keys: -, +

Setting lock key: ON/OFF, Headphone volume control keys: -, +


Operation keys:

Connection test, Rec start, Rec stop

Klirrfaktor

< 0,5 %

Eingang / Ausgang

MIC-Engang: -54 dB, 600 Ω, unsymmetrisch, Ø6.3 Klinke (2P)

Ausgänge: LINE: -10 dB, 10 kΩ, unsymmetrisch, Ø6.3 Klinke
REC: -10 dB, 10kΩ, unsymmetrisch, RCA-Buchse, monaural
Kopfhörer: Ø3.5 Mini-Klinke, monaural

Anschluss der Systemsteuerungseinheit

RJ45 connector

Max. 1 m cable distance (between master control unit and sub control unit)

Use the cable supplied with the sub control unit.

System-Mikrofonanschluss

RJ45 connector x 2

Max. 32 conference units

Max. 50 m cable distance (between master control unit and terminal chairman/delegate unit at end of daisy chain)

Max. 100 m cable distance with use of an extension unit

Max. 2 open chairman microphones and 8 delegate microphones

Gewicht

2.2 kg
