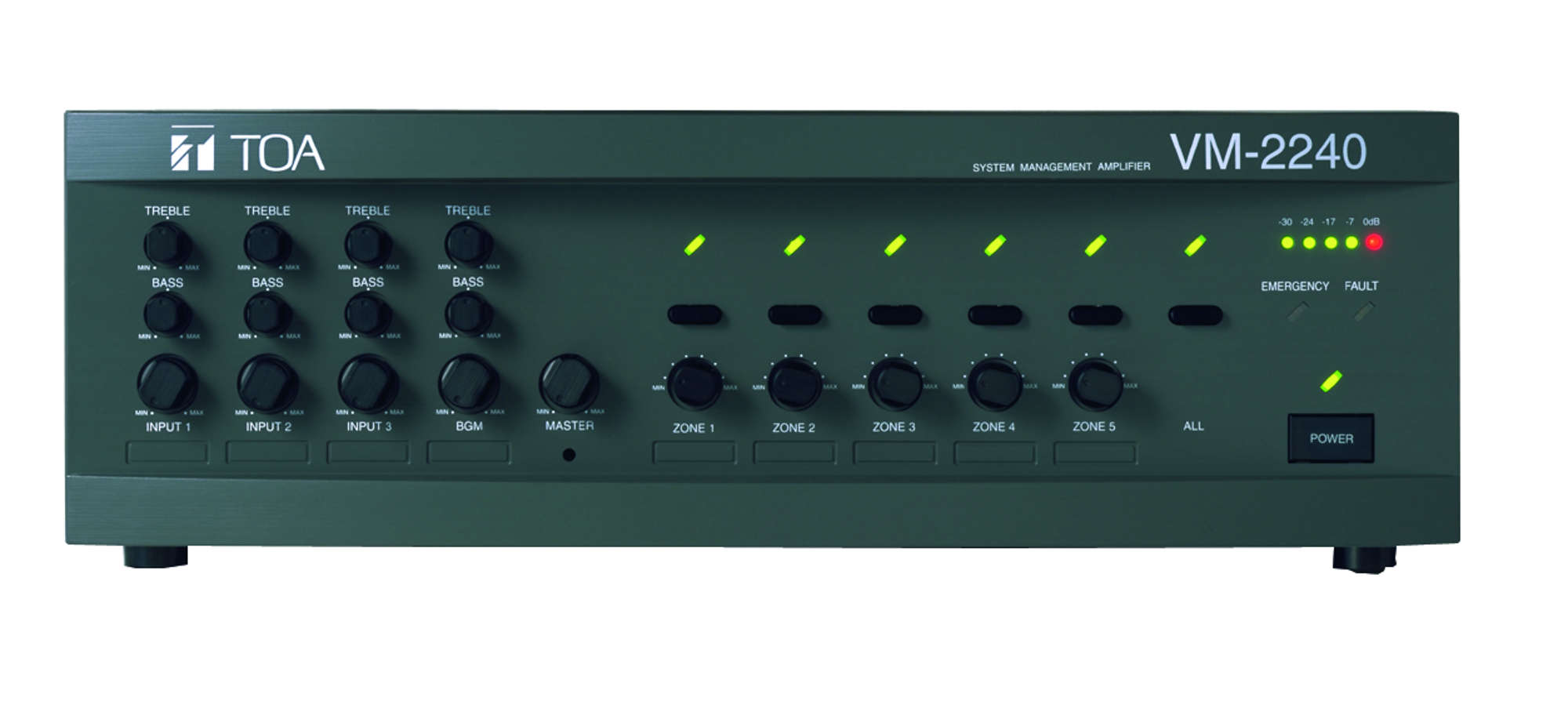

VM-2240
Systemverstärker
Der VM-2240 ist ein Multifunktionsverstärker, der in ein EIA-Standard-Geräte-Rack (3-Geräte-Größe) eingebaut werden kann. Das Gerät verfügt über 4 Audio-Eingänge, einschließlich des Hintergrundmusik-Eingangs und der Lautsprecher-Ausgangssektion, die über ein internes Dämpfungsglied und einen 5-Zonen-Wahlschalter verfügt. Es ermöglicht nicht nur die allgemeine Ausstrahlung, sondern auch die Übertragung von Notrufsendungen auf der Grundlage der Norm EN60849, die vorab aufgezeichnete Sprachanweisungen (optional EV-200M erforderlich) in der Notsituation bereitstellt. Die Übertragung kann sowohl über ein optionales RM-200M-Fernmikrofon als auch über den Verstärker erfolgen und kann über externe Geräte ferngesteuert werden. Zusätzlich verfügt das Gerät für 100 V#9b-Anwendungen über eine Überwachungsfunktion (optional SV-200MA erforderlich), die das System automatisch auf Fehler überprüft.
- Programmierbarer Systemmanagement-Verstärker
- 240 W
- 5 schaltbare hochohmige Lautsprecherzonen mit Lautstärkestellern
- 9 Geräte können kombiniert werden, um die Ausgangsleistung und die Anzahl der Zonen zu erhöhen
- 4 Eingangskanäle sind mit Lautstärke- und Bass-/Höhenregler auf der Frontseite.
- Beide BGM-Eingänge mit Pegalanpassung
- Das Routing der 3 Mikrofon-/ Line-Pegel-Eingänge und des Telefon-Durchsage-Eingangs zu den Zonen kann voreingestellt werden
- Notstromeingang, Fernsteuerung der Stromversorgung, 4 integrierte Gongs etc.
- Spezifikation
- Einsatzbereiche
- Zubehör
- Ausschreibung
- Downloads
Spezifikation
Spezifikationen zum Produkt:
| VM-2240 | VM-2120 | |
|---|---|---|
| Leistungsaufnahme |
54 W (ohne Übertragung), 549 W (bei Nennleistung) |
37 W (ohne Übertragung), 201 W (bei Nennleistung) |
| Frequenzbereich |
50 Hz - 16 kHz |
50 Hz - 16 kHz |
| Nennausgangsleistung |
240 W insgesamt in 5 Zonen |
120 W insgesamt in 5 Zonen |
| Steuereingänge |
Schließkontakt, Leerlaufspannung: 3,3 V, Kurzschlussstrom max. 1 mA Aktivierung Eingänge 1-3 x3 25-pol. Sub-D Anschluss: • Aktivierung aufgezeichneter Nachrichten (bei installiertem EV-200M) x5 • Ein-/Ausschalten • Notfallaktivierung und -beendigung • Umschaltung auf externen Verstärker |
Schließkontakt, Leerlaufspannung: 3,3 V, Kurzschlussstrom max. 1 mA Aktivierung Eingänge 1-3 x3 25-pol. Sub-D Anschluss: • Aktivierung aufgezeichneter Nachrichten (bei installiertem EV-200M) x5 • Ein-/Ausschalten • Notfallaktivierung und -beendigung • Umschaltung auf externen Verstärker |
| Steuerausgänge |
5 Relaiskontakte für externe Lautstärkesteller. Open-Kollektor-Ausgang, Leerlaufspannung: 30 V DC, Schaltstrom: unter 10 mA 25-polige D-Sub-Buchse: • Störung der Komunikation zu Sprechstellen und Erweiterungsverstärkern • Status Netzspannung • Status interne Stromversorgung • Störung des Nachrichtenspeichers EV-200M (wenn eingebaut) • Sammelstörung (FAULT) • Power On |
5 Relaiskontakte für externe Lautstärkesteller. Open-Kollektor-Ausgang, Leerlaufspannung: 30 V DC, Schaltstrom: unter 10 mA 25-polige D-Sub-Buchse: • Störung der Komunikation zu Sprechstellen und Erweiterungsverstärkern • Status Netzspannung • Status interne Stromversorgung • Störung des Nachrichtenspeichers EV-200M (wenn eingebaut) • Sammelstörung (FAULT) • Power On |
| Betriebstemperatur |
0 - 40 °C |
0 - 40 °C |
| Ausführung |
ABS-Kunststoff, Stahlblech, lackiert, dunkelgrau |
ABS-Kunststoff, Stahlblech, lackiert, dunkelgrau |
| Abmessungen |
419 x 143.3 x 355.7 mm (B x H x T) |
419 x 143.3 x 355.7 mm (B x H x T) |
| Gewicht (Wert) |
14,5 kg |
12,5 kg |
| Spannungsversorgung |
230 V AC, 50 / 60 Hz |
230 V AC, 50 / 60 Hz |
| Klirrfaktor |
< 1 % |
< 1 % |
| Stromaufnahme (Wert) |
14 A |
5,2 A |
| Fremdspannungsabstand |
60 dB (und höher) |
60 dB (und höher) |
| Eingänge |
Mikrofon (-60 dBV) / Hochpegel (-10 dBV), symmetrisch x3 Telefon (-10 dBV, symmetrisch) x1 HGM (-20 dBV, unsymmetrisch, Chinch stereo) x2 100V x1 |
Mikrofon (-60 dBV) / Hochpegel (-10 dBV), symmetrisch x3 Telefon (-10 dBV, symmetrisch) x1 HGM (-20 dBV, unsymmetrisch, Chinch stereo) x2 100V x1 |
| Ausgänge |
Zonen mit Lautstärkesteller, einzeln schaltbar x5 100 V Direktausgang x1 Hochpegel (0 dBV, unsymmetrisch, Chinch) x1 Aufnahme (0 dBV, unsymmetrisch, Chinch) x1 Vorverstärker (0 dBV, unsymmetrisch, Chinch) x1 |
Zonen mit Lautstärkesteller, einzeln schaltbar x5 100 V Direktausgang x1 Hochpegel (0 dBV, unsymmetrisch, Chinch) x1 Aufnahme (0 dBV, unsymmetrisch, Chinch) x1 Vorverstärker (0 dBV, unsymmetrisch, Chinch) x1 |
| Anzeigen |
Zone, Sammelruf, Notruf, Störung, Leistung, 5-stufige Pegel-Anzeige |
Zone, Sammelruf, Notruf, Störung, Leistung, 5-stufige Pegel-Anzeige |
| Stromaufnahme |
14 A |
5.2 A |
| Zubehör (enthalten) |
Namensschild x1, VR-Abdeckung x4, Ersatzsicherung, Netzkabel |
Namensschild x1, VR-Abdeckung x4, Ersatzsicherung, Netzkabel |
