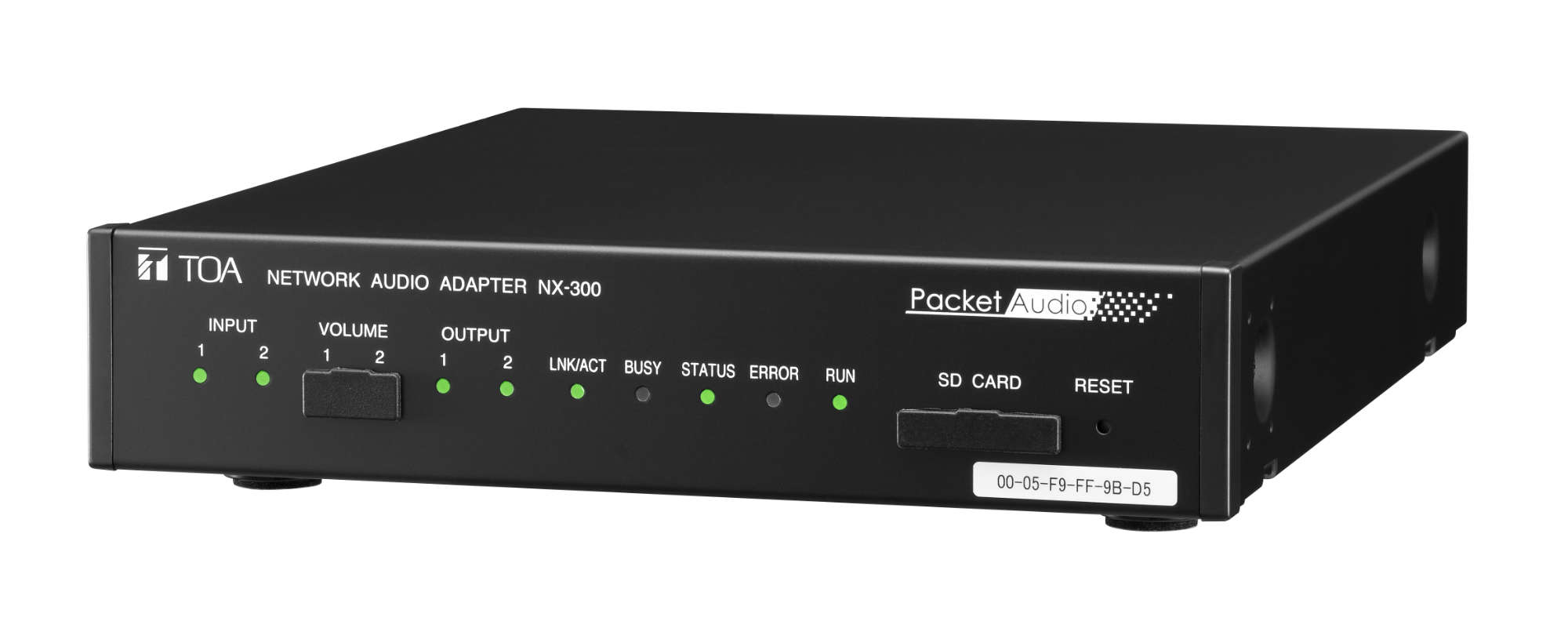

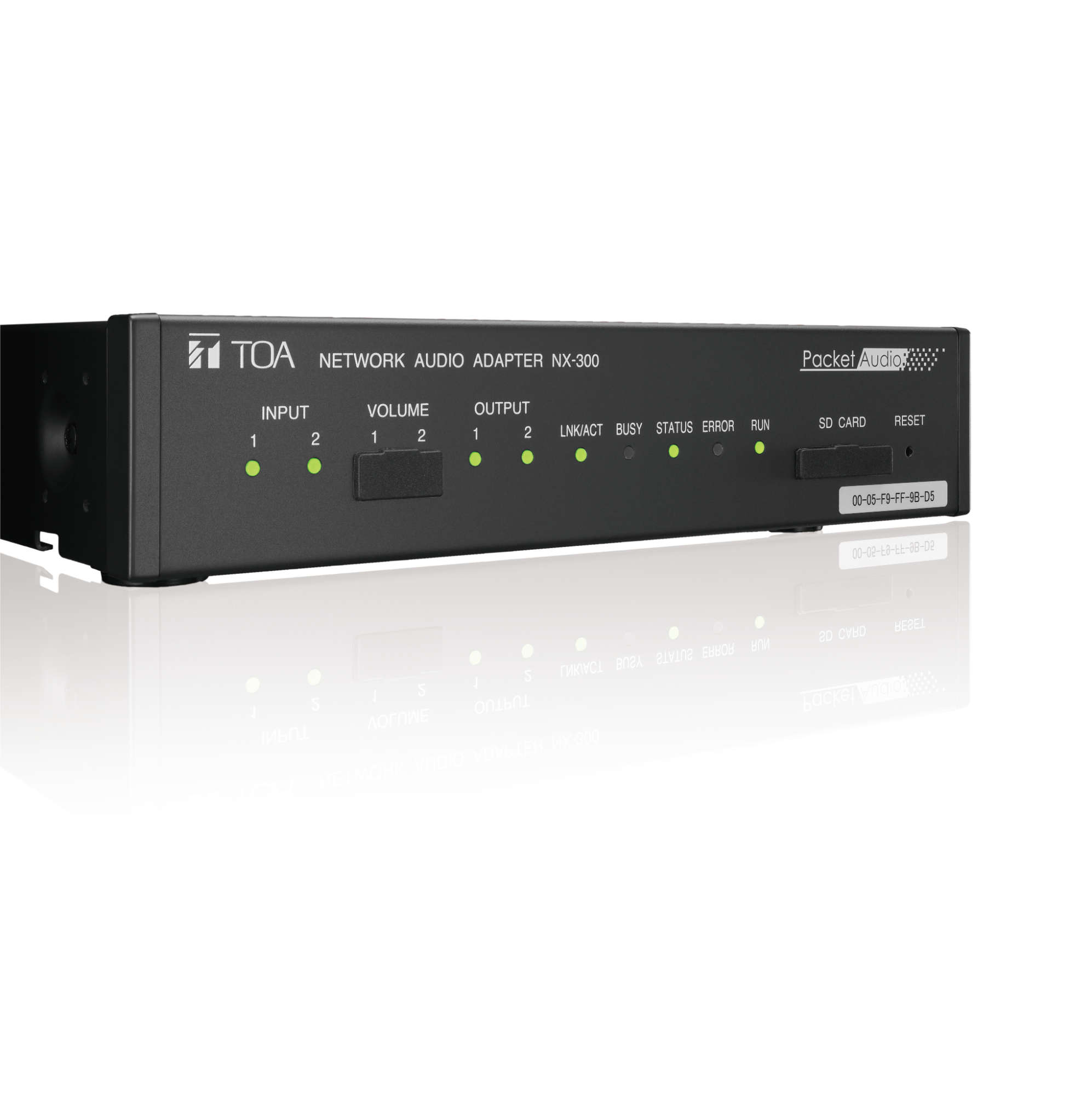

NX-300W

Audio-Netzwerkadapter

TOA NX-300 ist ein Netzwerk-Audioadapter, der die Paket-Audio-Technologie nutzt, die es ermöglicht, qualitativ hochwertige Audiosignale in Echtzeit zu übertragen.
Durch den Anschluss des NX-300 an ein Netzwerk (LAN oder WAN) können hochwertige Audio- oder Kontaktsteuersignale in Echtzeit übertragen werden. Da bestehende Netzwerke genutzt werden können, können Systeme ohne Neuverkabelung errichtet werden. Sprachsendungen mit Audiodateien und bis zu 8 verschiedenen Prioritätsstufen können ebenfalls ausgeführt und errichtet und von Stationen, Fabriken oder anderen zentralen Einrichtungen an einzelne Standorte gesendet werden.
Sie kann in einem EIA-Geräteschrank (1 HE) mit Hilfe einer optionalen Rackmontagehalterung montiert werden oder mit einer optionalen Wandmontagehalterung an einer Wand montiert werden.

  • Audio-Netzwerkadapter zur Übertragung von Audio- und Steuersignalen über LAN
  • Zweikanalig, geeignet für bidirektionale (Vollduplex) Dual-Mono-Signale
  • Bis zu 500 NX-300S können über LAN miteinander verbunden werden
  • Bis zu 1.000Verbindungen können aufgebaut werden
  • Ein Eingangsaudiosignal kann auf max. 16 NX-300W (Unicast) oder max. 64 NX-300W (Multicast) gleichzeitig übertragen werden




  • Spezifikation
  • Einsatzbereiche
  • Zubehör
  • Ausschreibung
  • Downloads
Spezifikation
Spezifikationen zum Produkt:
NX-300W NX-100S NX-100
Spannungsversorgung

24 V DC

24 V DC

24 V DC

Leistungsaufnahme

10 W (mit AD-246)

7 W (in Benutzung mit AD-246 (optional)

4,89 W (Gleichspannung)

Stromaufnahme

310 mA

0,2 A

0,2 A

Steuereingänge

8 (12 V DC, 10 mA)

8 (potenzialfreier Schließer, 12V DC, 10mA)

8 (potentialfreier Schließer) (12 V DC, 10 mA)

Steuerausgänge

8 offener Kollektor (polarisiert, 30 V=, 50 mA), 2 Relais (30V, 500 mA)

8 (Open Collector, 30V DC, 50mA)

8 Ausgänge, offener Kollektor, Ausgangsspannung 30 V, Ausgangsstrom max. 50 mA, steckbarer Schraubklemmenblock

Netzwerk

RJ45, 10BASE-T/100BASE-TX, Autonegotiation

10BASE-T/100BASE-TX, Autonegotiation

10BASE-T/100BASE-TX, Automatische Anpassung

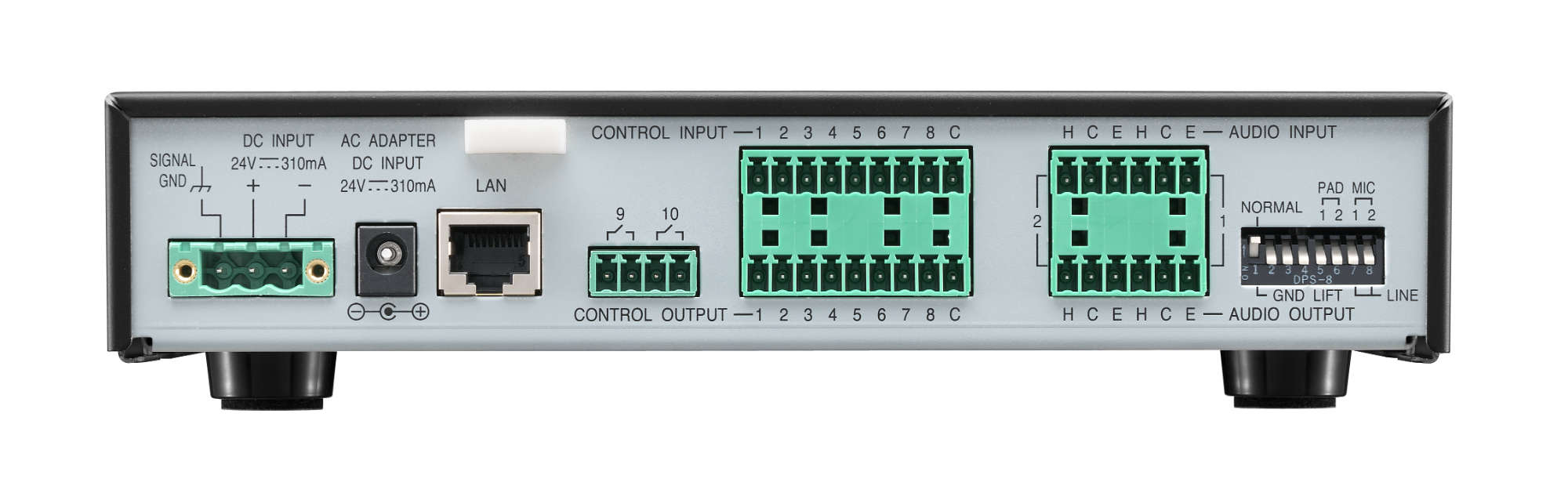

Anschluss

Abnehmbare Schraubklemmen: Audio-Eingang: 6-polig, Audio-Ausgang: 6-polig, Steuerein-/ausgänge: 2x 9-polig, Relaisausgänge: 2x 2-polig, Power In: 3-polig und DC-Eingangsbuchse

Netzwerk: RJ45-Buchse, Audio in/out: 2x 3-polige abnehmbare Schraubklemme, Steuerung in/out: 2x 9-polige abnehmbare Schraubklemme, Power: DC-Netzbuchse

Netzwerk: RJ45-Buchse, Audio in/out: 2x 3-polige abnehmbare Schraubklemme, Steuerung in/out: 2x 9-polige abnehmbare Schraubklemme, RS232C: 9-polige SubD, Power: 3-polige abnehmbare Schraubklemme und DC-Netzbuchse

Kabellänge

100 m (LAN)

100 m

100 m (max. for LAN)

Audioeingang

2 Kanäle, symmetrisch, Empfindlichkeit -58/0 dBV umschaltbar

1 Kanal, symmetrisch, Empfindlichkeit -58/0 dBV (umschaltbar), Phantomspeisung (einschaltbar)

1 Kanal, symmetrisch, 2 kΩ, mit Übertrager galvanisch getrennt, umschaltbar von Mikrofon auf Tonträger-Pegel, -58 dBV bis 0 dBV, Lautstärkesteller, steckbarer Schraubklemmenblock

Audioausgang

2 Kanäle, symmetrisch, 0 dBV, min. 600 Ω

1 Kanal, symmetrisch, 0 dBV, Last min. 600 Ω

1 Kanal (isolierter Transformator), symmetrisch, 600 ?, abziehbare Klemmleiste 3-polig

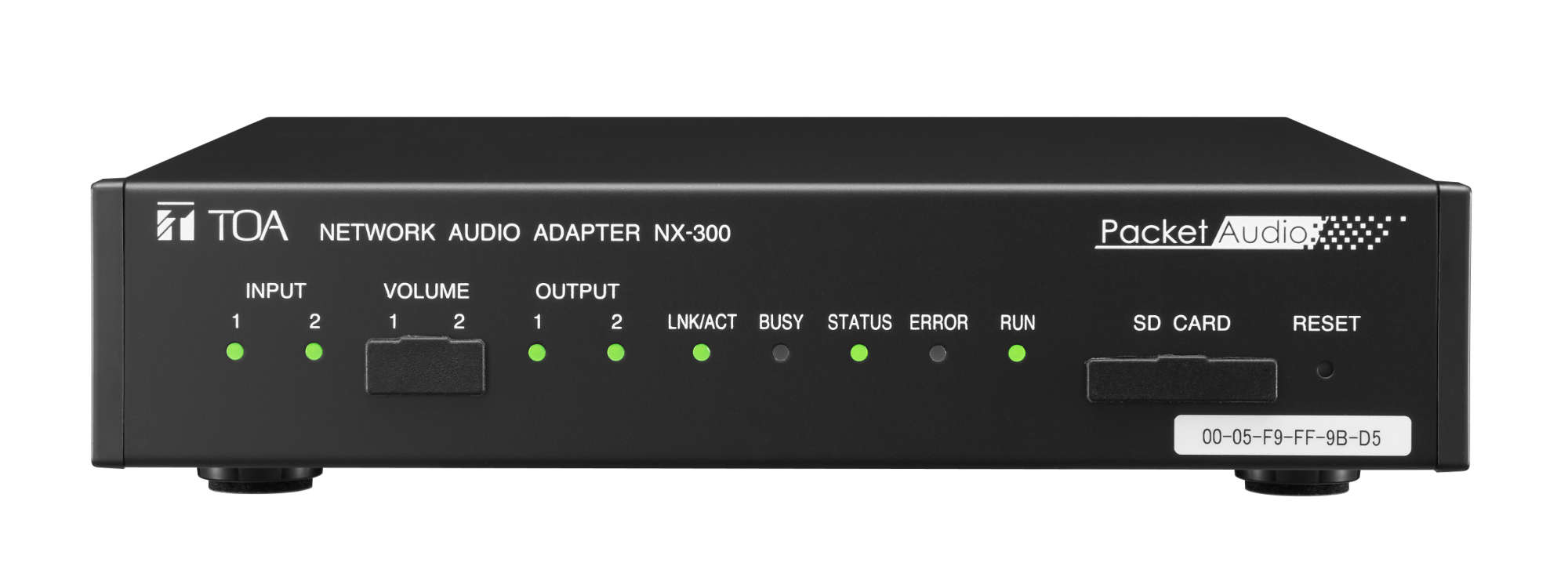

Anzeigen

Link/Act, Busy, Status, Error, Run, Reset. Audioeingang: grün/rot x2, Audioausgang: grün x2

Link/Act, FD/COL, Status, Error, Run, Reset

Link/Act, FD/COL, Status, Error, Run, Reset

Max. Luftfeuchtigkeit (im Betrieb)

≤ 90% rel. Luftfeuchte (ohne Kondensation)

Unter 90 % relative Feuchte (es darf keine Kondensation entstehen)

Unter 90 % relativer Feuchte (es darf keine Kondensation entstehen)

Betriebstemperatur

-10 °C bis +50 °C (0 °C bis +40 °C bei Verwendung des Netzgerätes)

0°C bis +40°C

0°C bis +50°C (0°C bis +40°C bei Verwendung des Netzgerätes)

Ausführung

Stahlblechplatte, lackiert, schwarz

Stahlblechplatte, 30 % Glanz, schwarz

Stahlblechplatte, lackiert, schwarz

Abmessungen

210 x 44 x 188 mm (B x H x T)

210 x 44.7 x 188 mm (B x H x T)

210 x 46 x 188 mm (B x H x T)

Gewicht

1,2 kg

1,2 kg

1,2 kg

Zubehör (enthalten)

Abnehmbarer Anschlussstecker (3-polig) x 1, Abnehmbarer Anschlussstecker (6-polig) x 2, Abnehmbarer Anschlussstecker (9-polig) x 2, Abnehmbarer Anschlussstecker (4-polig) x 1, Kunststoff-Fuß x 4, Schraube zur Befestigung von Kunststoff-Fuß x 4

CD (PC-Installations- & Betriebssoftware-Programme, Bedienungsanleitungen) x 1, Audio I/O abnehmbarer Anschlussstecker (3-polig) x 2, Ferritklemme x 1, Steuerung I/O abnehmbarer Anschlussstecker (9-polig) x 2, Befestigungsschraube für Halterung x 8

CD (PC-Installations- & Betriebssoftware-Programme, Bedienungsanleitungen) x 1, Netzkabel abnehmbarer Anschlussstecker (3-polig) x 1, Audio I/O abnehmbarer Anschlussstecker (3-polig) x 2, Steuerung I/O abnehmbarer Anschlussstecker (9-polig) x 2, RS-232C Steckerabdeckung x 1, Befestigungsschraube für Halterung x 8
