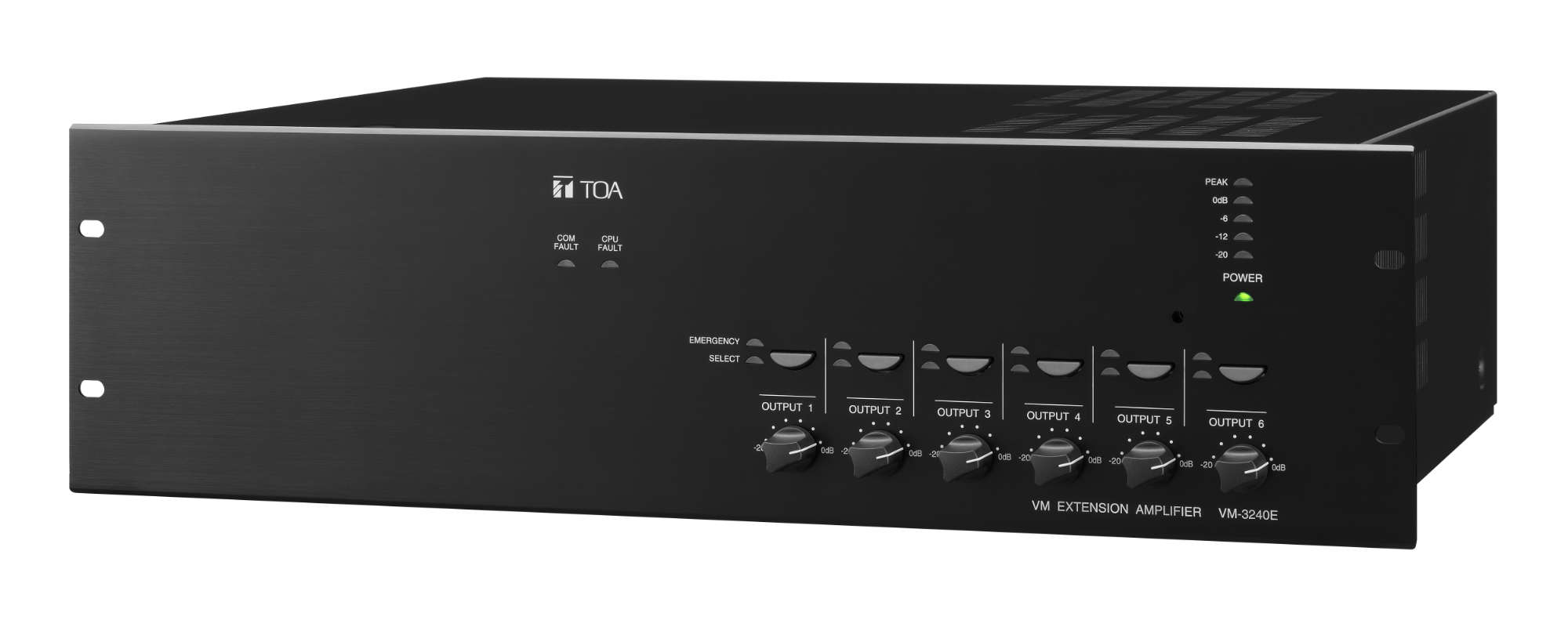

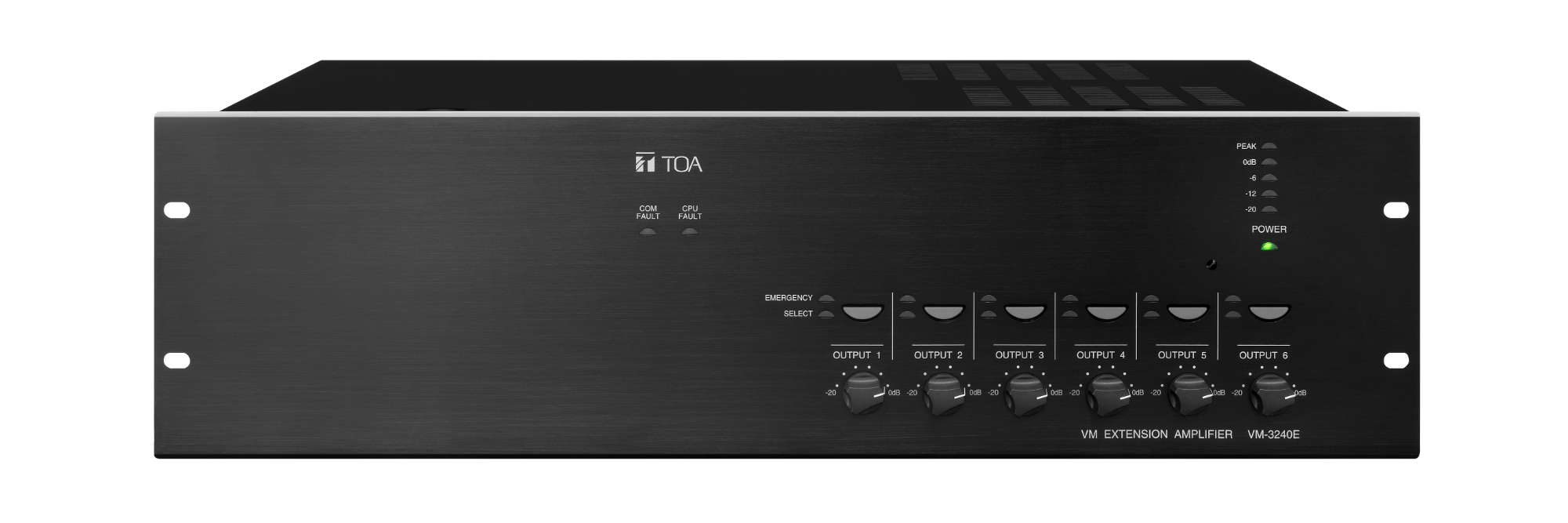

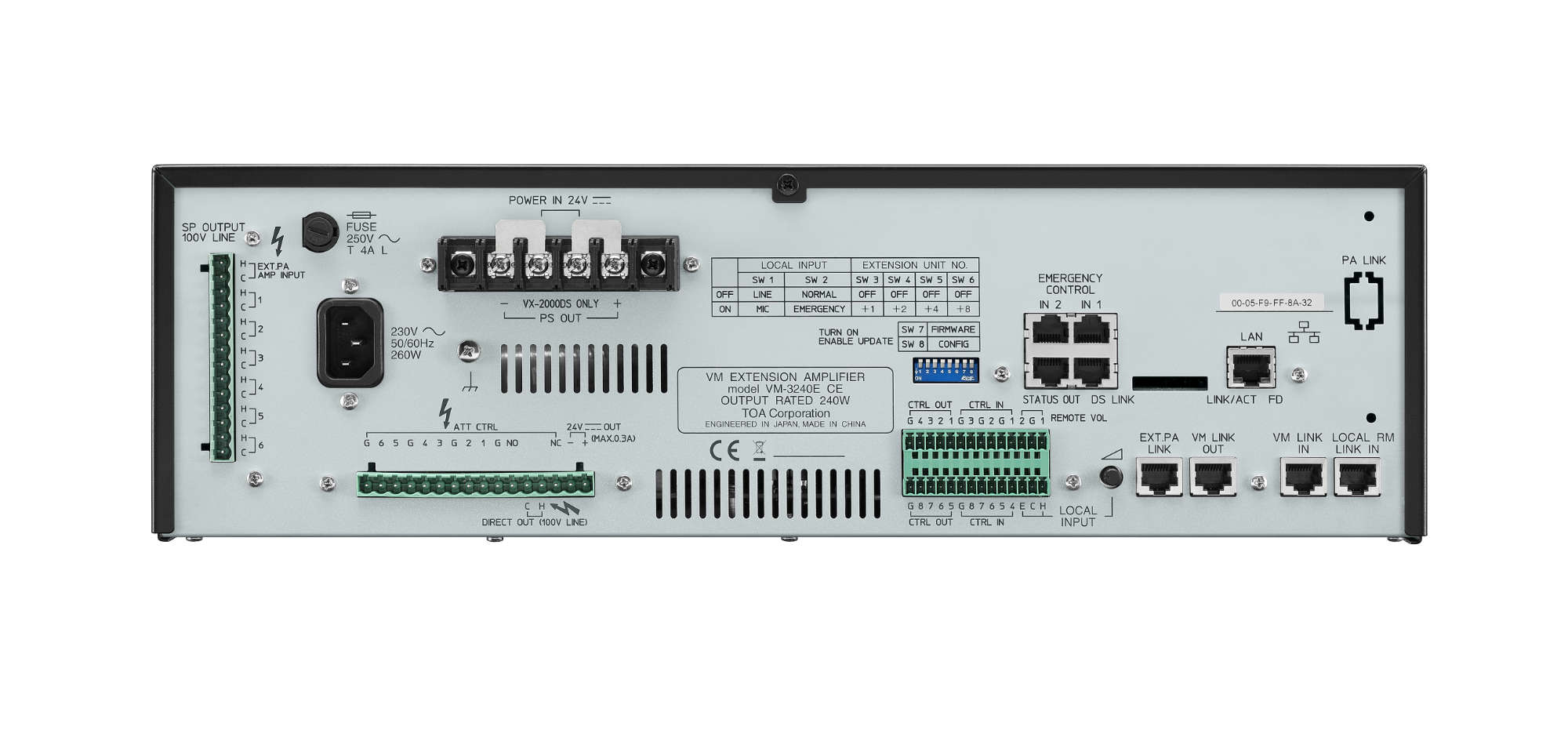

VM-3240E
Erweiterungsverstärker
- Systemverstärker ist um bis zu 9 Erweiterungsverstärker erweiterbar
- 240 W Nennausgangsleistung
- 6 Lautsprecherzonen
- Je 8 Steuereingänge und -ausgänge für allgemeine Durchsagen und zum Abspielen gespeicherter Meldungen
- 6 Steuereingänge und 3 Steuerausgänge für Notfall
- Anschluss an Systemverstärker via VM Link
- Spezifikation
- Zubehör
- Ausschreibung
- Downloads
Spezifikation
Spezifikationen zum Produkt:
| VM-3240E | VM-3360E | |
|---|---|---|
| Leistungsaufnahme |
600 W (bei Nennausgangsleistung), 260 W (entsprechend EN 60065) |
850 W (bei Nennausgangssignal), 380 W (entsprechend EN 60065) |
| Frequenzbereich |
50 Hz - 20 kHz |
50 Hz - 20 kHz |
| Nennausgangsleistung |
240 W gesamt in 6 Zonen |
360 W gesamt in 6 Zonen |
| Steuereingänge |
Eingang 1 - 8: potentialfreier Schließerkontakteingang, Leerlaufspannung: 24 V DC, Kurzschlussstrom: unter 2 mA, abnehmbare Klemmleiste (14-polig) |
Eingang 1 - 8: potentialfreier Schließerkontakteingang, Leerlaufspannung: 24 V DC, Kurzschlussstrom: unter 2 mA, abnehmbare Klemmleiste (14-polig) |
| Steuerausgänge |
Ausgang 1 – 8: Offener Kollektorausgang, Stehspannung: 30 V DC, Schaltstrom: unter 10 mA, steckbarer Schraubklemmenblock (14-polig) |
Ausgang 1 – 8: Offener Kollektorausgang, Stehspannung: 30 V DC, Schaltstrom: unter 10 mA, steckbarer Schraubklemmenblock (14-polig) |
| Betriebstemperatur |
-5 °C bis +45 °C |
-5 °C bis +45 °C |
| Ausführung |
Aluminium, Stahlblech, strichgeschliffen, oberflächenbehandelt, lackiert, schwarz |
Aluminium, Stahlblech, strichgeschliffen, oberflächenbehandelt, lackiert, schwarz |
| Abmessungen |
482 x 132.6 x 407 mm (B x H x T) |
482 x 132.6 x 407 mm (B x H x T) |
| Gewicht (Wert) |
16,5 kg |
19 kg |
| Spannungsversorgung |
230 V AC, 50 / 60 Hz undefined |
230 V AC, 50 / 60 Hz undefined |
| Klirrfaktor |
< 0,7 % |
< 0,7 % |
| Fremdspannungsabstand |
85 dB(A) (oder mehr) |
85 dB(A) (oder mehr) |
| Eingänge |
Eingang für externen Verstärker: 100 V Line abnehmbare Klemmleiste (14-polig) Lokaler Eingang -50 dBV (Mic) / -10 dBV (Line), 600 Ω / elektronisch symmetriert, abnehmbare Klemmleiste (14 x 2-polig) |
Eingang für externen Verstärker: 100 V Line abnehmbare Klemmleiste (14-polig) Lokaler Eingang -50 dBV (Mic) / -10 dBV (Line), 600 Ω / elektronisch symmetriert, abnehmbare Klemmleiste (14 x 2-polig) |
| Ausgänge |
Lautsprecherausgang 1 - 6: Summe innerhalb der Nennleistung, abnehmbare Klemmleiste (14-polig) Direkte Ausgabe vom internen oder externen Verstärker, abnehmbare Klemmleiste (16-polig) |
Lautsprecherausgang 1 - 6: Summe innerhalb der Nennleistung, abnehmbare Klemmleiste (14-polig) Direkte Ausgabe vom internen oder externen Verstärker, abnehmbare Klemmleiste (16-polig) |
| Anzeigen |
Power; 5-Segment-Bargraphlevelmeter, ausgewählte Zone, Notfallzone aktiv, Kommunikationsfehler, CPU-Fehler |
Power; 5-Segment-Bargraphlevelmeter, ausgewählte Zone, Notfallzone aktiv, Kommunikationsfehler, CPU-Fehler |
| Zubehör (enthalten) |
AC-Netzkabel (2 m) x 1, Plastikfuß x 4, Plastikfußmontageschraube x 4, Abnehmbare Anschlussstecker (14 Pins) x 3, Abnehmbare Anschlussstecker (16 Pins) x 1, Link-Kabel (3 m) x 2 |
AC-Netzkabel (2 m) x 1, Plastikfuß x 4, Plastikfußmontageschraube x 4, Abnehmbare Anschlussstecker (14 Pins) x 3, Abnehmbare Anschlussstecker (16 Pins) x 1, Link-Kabel (3 m) x 2 |
