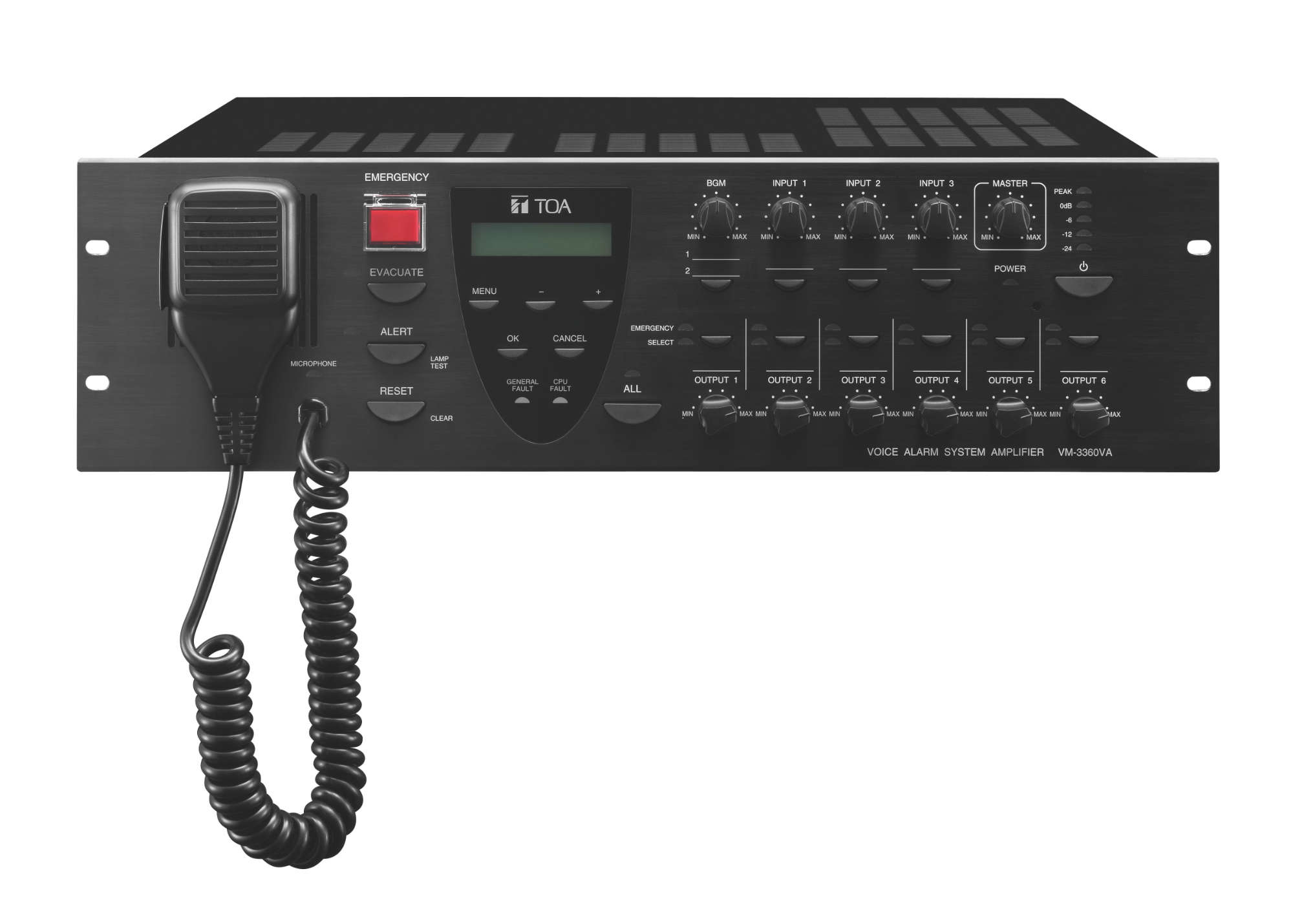

VM-3360VA
Systemverstärker
- 1 Gerät pro System
- 360 W Ausgangsleistung
- 8 Sprechstellen (4x Allgemein, 4x Notfall)
- EN54: max. 2x Notfall oder 4x Allgemein + 1x Notfall)
- 6 Zonen über die Frontplatte wählbar
- Eingebauter hochwertiger elektronischer Sprachspeicher für 2 Notfall- und 6 allgemeine EV-Nachrichten
- Spezifikation
- Zubehör
- Ausschreibung
- Downloads
Spezifikation
Spezifikationen zum Produkt:
| VM-3360VA | VM-3240VA | |
|---|---|---|
| Leistungsaufnahme |
850 W (bei Nennleistung), 380 W (EN 62368-1) |
600 W (bei Nennausgangsleistung), 260 W (EN 62368-1) |
| Frequenzbereich |
50 Hz - 20 kHz |
50 Hz - 20 kHz |
| Nennausgangsleistung |
360 W gesamt in 6 Zonen |
240 W gesamt in 6 Zonen |
| Steuereingänge |
Steuereingang 1 - 8: potentialfreier Schließerkontakteingang, Leerlaufspannung: 24 V DC, Kurzschlussstrom: unter 2 mA, abnehmbare Klemmleiste (14 x 2-polig) |
Steuereingang 1 - 8: potentialfreier Schließerkontakteingang, Leerlaufspannung: 24 V DC, Kurzschlussstrom: unter 2 mA, abnehmbare Klemmleiste (14 x 2-polig) |
| Steuerausgänge |
Steuerausgang 1 - 8: Isolierter Open-Collector-Ausgang, Stehspannung: 30 V DC, Betriebsstrom: unter 10 mA, abnehmbare Klemmleiste (14 x 2-polig) |
Steuerausgang 1 - 8: Isolierter Open-Collector-Ausgang, Stehspannung: 30 V DC, Betriebsstrom: unter 10 mA, abnehmbare Klemmleiste (14 x 2-polig) |
| Betriebstemperatur |
-5 °C bis +45 °C |
-5 °C bis +45 °C |
| Ausführung |
Aluminium, Stahlblech, strichgeschliffen, oberflächenbehandelt, schwarz |
Aluminium, Stahlblech, strichgeschliffen, oberflächenbehandelt, schwarz |
| Abmessungen |
482 x 132.6 x 431.2 mm (B x H x T) |
482 x 132.6 x 431.2 mm (B x H x T) |
| Gewicht (Wert) |
19 kg |
16,5 kg |
| Spannungsversorgung |
230 V AC, 50 / 60 Hz |
230 V AC, 50 / 60 Hz |
| Klirrfaktor |
< 0,7 % (bei 1kHz, Nennbelastbarkeit) |
< 0,7 % (bei 1kHz, Nennbelastbarkeit) |
| Fremdspannungsabstand |
85 dB(A) (oder mehr) |
85 dB(A) (oder mehr) |
| Eingänge |
Eingang 1 - 3: -50 dBV (MIC) / -10 dB (LINE) (veränderbar), 600 Ω, elektronisch symmetriert, kombinierter XLR-Stecker (Buchse) / Klinkenbuchse Eingang 4: -50 dBV (MIC) / -10 dBV (LINE) (veränderbar), 600 Ω, elektronisch symmetriert, auf abnehmbarer Klemmleiste (14 x 2-polig) Hintergrundmusik 1 - 2: -10 dBV, 10 kΩ unsymmetrisch, RCA-Cinchbuchse (2 x 2) Eingang für externen Verstärker: 100 V Line abnehmbare Klemmleiste (14-polig) |
Eingang 1 - 3: -50 dBV (MIC) / -10 dB (LINE) (veränderbar), 600 Ω, elektronisch symmetriert, kombinierter XLR-Stecker (Buchse) / Klinkenbuchse Eingang 4: -50 dBV (MIC) / -10 dBV (LINE) (veränderbar), 600 Ω, elektronisch symmetriert, auf abnehmbarer Klemmleiste (14 x 2-polig) Hintergrundmusik 1 - 2: -10 dBV, 10 kΩ unsymmetrisch, RCA-Cinchbuchse (2 x 2) Eingang für externen Verstärker: 100 V Line abnehmbare Klemmleiste (14-polig) |
| Ausgänge |
Lautsprecherausgang 1 – 6: max. gesamte Nennausgangsleistung, steckbarer Schraubklemmenblock (14-polig) Direktausgang vom internen Verstärker, steckbarer Schraubklemmenblock (16-polig) Aufnahmeausgang Hintergrundmusik / Durchsage 0 dBV, 10 kΩ, unsymmetrisch, Cinch |
Lautsprecherausgang 1 – 6: max. gesamte Nennausgangsleistung, steckbarer Schraubklemmenblock (14-polig) Direktausgang vom internen Verstärker, steckbarer Schraubklemmenblock (16-polig) Aufnahmeausgang Hintergrundmusik / Durchsage 0 dBV, 10 kΩ, unsymmetrisch, Cinch |
| Anzeigen |
Power, 5-Segment-Bargraph-Levelmeter, ausgewählte Zone, Notfallzoneaktiv, Evakuierung aktiv, Warnung aktiv, Frontpanel-Mikrofon aktiv, genereller Fehler, CPU-Fehler, LCD mit Menüstruktur für Datum, IP-Adresse, Passwort etc. |
Power, 5-Segment-Bargraph-Levelmeter, ausgewählte Zone, Notfallzoneaktiv, Evakuierung aktiv, Warnung aktiv, Frontpanel-Mikrofon aktiv, genereller Fehler, CPU-Fehler, LCD mit Menüstruktur für Datum, IP-Adresse, Passwort etc. |
| Zubehör (enthalten) |
Netzkabel (2 m) x 1, Setting Software CD x 1, Link-Kabel (3 m) x 2, Plastikfuß x 4, Plastikfußmontageschraube x 4, Abnehmbare Anschlussstecker (14 Pins) x 3, Abnehmbare Anschlussstecker (16 Pins) x 1, Notfallmikrofon x 1 |
Netzkabel (2 m) x 1, Setting Software CD x 1, Link-Kabel (3 m) x 2, Plastikfuß x 4, Plastikfußmontageschraube x 4, Abnehmbare Anschlussstecker (14 Pins) x 3, Abnehmbare Anschlussstecker (16 Pins) x 1, Notfallmikrofon x 1 |
